Informazioni di Base.
Model No.
TPS110M-FC30
alimentazione uscita modulo di massa
maggiore o uguale a 3500 w.
livello di protezione del modulo di massa
ipx4
lunghezza del cavo
330m
peso
8,5 kg
tensione iuscita modulo aria
580~810V
tensione di uscita del modulo aria
51.5V
alimentazione in uscita del modulo aria
maggiore o uguale a 3000 w.
livello di protezione del modulo aria
ip54
Pacchetto di Trasporto
scatola di cartone
Specifiche
550*420*260mm
Marchio
rosefinch
Origine
Repubblica Popolare Cinese
Codice SA
8479811000
Capacità di Produzione
1000/anno
Descrizione del Prodotto

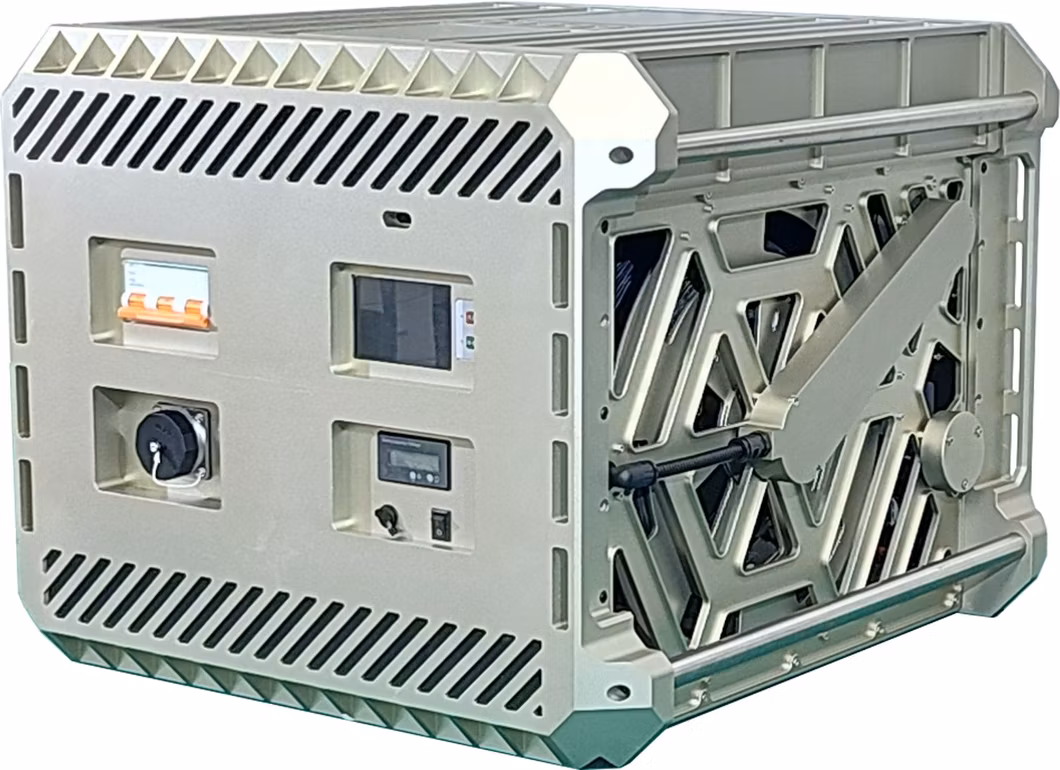

DJI Flycart30 Power Station implementazione rapida per le emergenze in aree di emergenza Kit di alimentazione del modulo di raccordo drone
Progettato per un'implementazione rapida nelle aree di emergenza, questo kit di alimentazione con tethering per droni di emergenza fornisce alimentazione continua, orari di volo migliorati e funzionalità di comunicazione per garantire operazioni di salvataggio efficienti.
I,caratteristica tipica
Operazioni semplici,l'intero processo di decollo e atterraggio del drone non richiede il funzionamento del modulo di terra.
2.Comprehensive protezione ingresso/uscita, eliminazione dei guasti e recupero automatico.
3.funzione di avvolgimento e di stipendio completamente automatica,il filo può essere riavvolto in caso di perdita di potenza.
L'alimentazione del modulo aria ha un'uscita a tensione costante,e la batteria ausiliaria non ha alcun fenomeno di carica e scarica.
5.l'alimentazione del modulo pneumatico sostituisce una singola batteria drone senza modifiche strutturali al drone.
Operazioni semplici,l'intero processo di decollo e atterraggio del drone non richiede il funzionamento del modulo di terra.
2.Comprehensive protezione ingresso/uscita, eliminazione dei guasti e recupero automatico.
3.funzione di avvolgimento e di stipendio completamente automatica,il filo può essere riavvolto in caso di perdita di potenza.
L'alimentazione del modulo aria ha un'uscita a tensione costante,e la batteria ausiliaria non ha alcun fenomeno di carica e scarica.
5.l'alimentazione del modulo pneumatico sostituisce una singola batteria drone senza modifiche strutturali al drone.
II, adattato drone FC30
1.durata del volo di supporto:≥24 ore.
2.altitudine di volo di supporto:≥200/300m(cavo con cavo di raccordo lungo 220/330m, lunghezza di sicurezza di riserva)
III,caratteristiche funzionali
1.funzioni di protezione:design separato per la protezione da sovratensione e sottotensione electricity.input, tensione di uscita, sovracorrente di uscita, circuito di uscita, protezione da sovratemperatura di uscita, resistenza di tensione di ingresso e uscita≥3000 V C.C., resistenza di tensione di isolamento del cavo con tethering≥3500 V c.c.
Comunicazione dati:funzione di comunicazione cablata e wireless,supporto di visualizzazione e controllo remoto,visualizzazione e download dei dati lato client.comunicazione in fibra ottica opzionale.
3.funzione di visualizzazione dati:il touch screen visualizza dati quali tensione di uscita, corrente di uscita, potenza di uscita, lunghezza della presa del cavo, durata di funzionamento, temperatura di installazione, consumo energetico totale, registrazione guasti e informazioni sullo stato di funzionamento.
4.impostazione e regolazione:lo schermo del display supporta l'impostazione e la regolazione dei parametri quali trazione e velocità di recupero e recupero, dati e tempo, tensione di uscita, lunghezze di sicurezza, temperatura di avvertimento, ecc., e supporta la commutazione tra cinese e inglese.
5.Avvisi e promemoria:guasto lo schermo visualizza il contenuto del guasto,il segnalatore acustico si riattiva.
6.Take-up automatico e payoff:dopo il decollo e l'atterraggio del drone per il cavo sincronizzato thered take-up e payoff, la regolazione della gestione automatica della tensione, e premere manualmente il pulsante per reagire il cavo mentre l'alimentazione si interrompe.

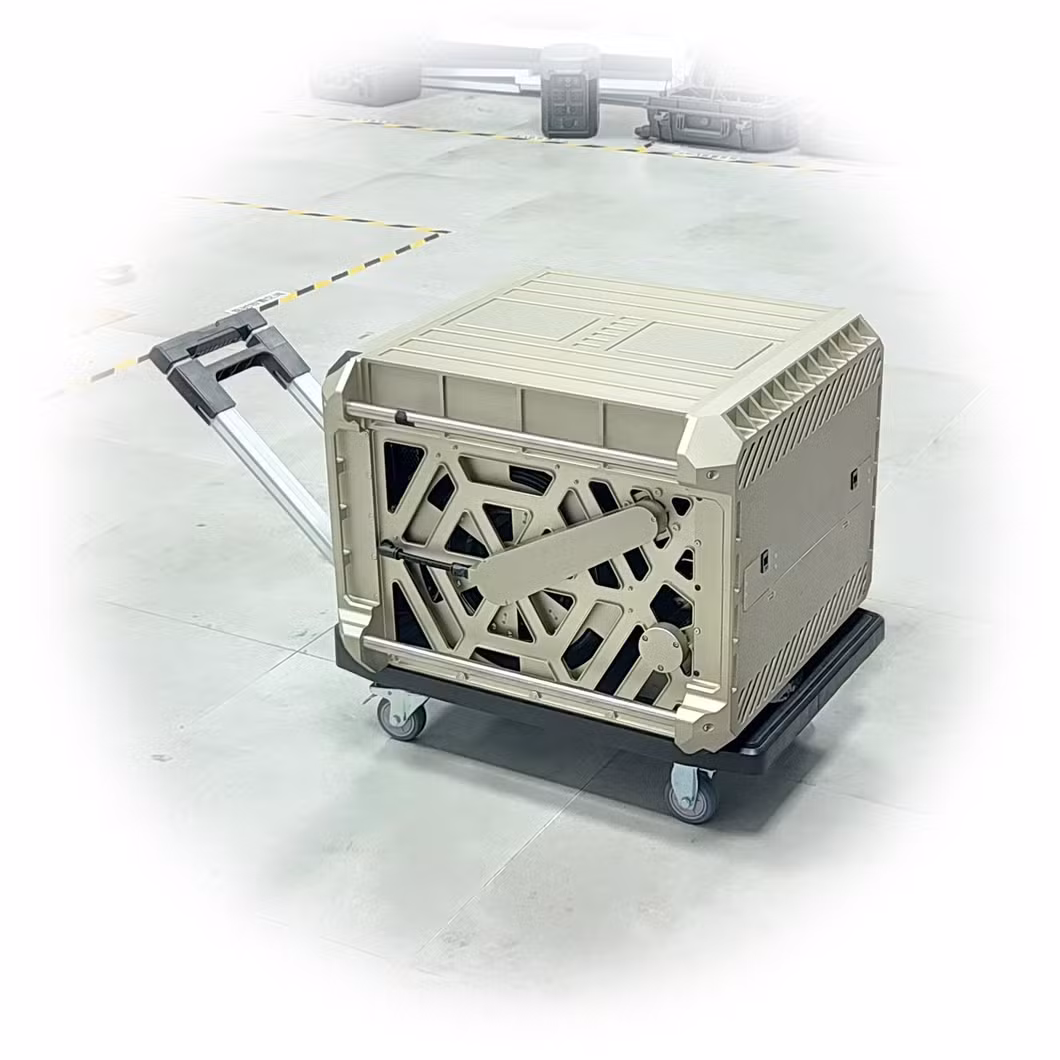

7.trasporto e trasporto:la scatola è dotata di maniglia e poggiapiedi, rimorchio pieghevole opzionale, ruote per il trasporto. L'alimentazione è opzionale con generatori diesel da 25000W/100L (specifiche allegate)
IV,parametri
| elementi | Parametri tecnici | ||
| Modello | TPS220M-FC30 | TPS330M-FC30 | |
| Lunghezza del cavo | 220 M. | 330 M. | |
| Temperatura ambiente | -20~45ºC(in funzione),-40~65ºC(a magazzino) | ||
| Umidità relativa | 10~80%RH(in funzione),5~90%RH(in magazzino) | ||
| Altitudine | ≤3000 m. | ||
| Massa modulo di alimentazione | Tensione di ingresso | 380±10%VAC, trifase, sistema a cinque fili (TCM), frequenza 50Hz | |
| Tensione di uscita | 600~800Vdcregolabile, impostazione predefinita in fabbrica 800 V c.c. | ||
| Potenza di uscita | ≥2200 W(uscita nominale a lungo termine),≥25.000 W(valore di picco≮30 s) | ||
| velocità di recupero e recupero | 0~3 m/s, regolabile | ||
| trazione di carico e carico utile | 0~20N, regolabile | ||
| interfaccia | Connettore maschio aria di ingresso, connettore maschio aria LP20 con uscita a bole, porta FC in fibra ottica (opzionale) | ||
| Pulsante e interruttore | Interruttori AC, pulsanti on/off ad alta tensione, pulsanti di presa del cavo, interruttori di backup dell'alimentazione | ||
| Livello di protezione | IPX4 | ||
| Dimensioni | 600×570×460±0,5 mm, esclusi i cuscinetti per i piedi e gli accessori esterni | ||
| Peso | 54±0,5 kg, escluso il cavo con cavo di raccordo | ||
| Cavo con cavo di raccordo | Materiale | Filo leggero in lega resistente alle alte temperature, isolamento composito in plastica fluorurata, treccia in fibra ad alta tensione per impieghi aerospaziali | |
| Comunicazione in fibra ottica | Il cavo con tethering è un cavo composito optoelettronico contenente fibra monomodale strettamente avvolta con comunicazione in fibra ottica opzionale. | ||
| Corrente | 25~30 A. | ||
| Resistenza CC | 1.6±0.1Ω,100 m@20ºCloop | ||
| Resistenza alla trazione | ≥300 kg, resistente a reazioni e tempi di rilascio ripetuti≥1000 | ||
| Resistenza di isolamento | ≥3500 V c.c., 1 min senza guasto | ||
| Lunghezza del cavo | attrezzatura standard 220 m, opzionale 330 m. | ||
| Diametro esterno | 6.3±0,1mm | ||
| Peso | 44±1 g/m. | ||
| Modulo aria | Tensione di ingresso | Ampia gamma di ingressi da 580~810 V c.c. | |
| Tensione di uscita | 59 V c.c.±1%, uscita a tensione costante, personalizzazione della tensione di supporto | ||
| Potenza di uscita | ≥18000W(uscita nominale a lungo termine),≥22000 W(valore di picco≮10s) | ||
| Funzione di protezione | Sovratensione in ingresso, protezione da sottotensione, sovratensione in uscita, sovracorrente, cortocircuito e oltre protezione dalla temperatura | ||
| Funzione di comunicazione | Comunicazione CAN opzionale per segnalare tensione, corrente, dati di temperatura e informazioni sullo stato di funzionamento. | ||
| Tensione di isolamento | ≥3000 V(Vin-Vout),1 min,dispersione di corrente 5 ma,nessuna rottura,arco volante e fenomeni di corona | ||
| Metodo di installazione | Sostituzione di una batteria drone, installazione plug-and-play diretta | ||
| Dissipazione del calore | Ventola incorporata per il raffreddamento attivo, condotti dell'aria riservata per il raffreddamento forzato | ||
| Interfaccia | Connettore aria ingresso LP20, uscita XT90, XT60×2 | ||
| Livello di protezione | IP54 | ||
| Dimensioni | 468×308×142±0,5 mm, connettore escluso | ||
| Peso | 10.8±0,2 kg(Sostituzione di una batteria drone da 11,5 kg) | ||
| Pacchetti | Dimensioni | Valigia con ruote: 850×740×600±5 mm(ruote non incluse) | |
| Peso | 115±5 kg, stoccaggio del modulo di alimentazione a massa, del modulo dell'aria, del rimorchio (opzionale), degli allegati e dei documenti | ||
2,a causa di limitazioni di spazio,nel sheet.please sono presenti dati incompleti. Contattare il nostro personale di vendita per ottenerli.
Rosefinch opera principalmente nella ricerca e sviluppo, produzione, vendita di alimentatori switching ad alta frequenza c.a.-c.c., c.c.-c.c. modulari e nel sistema di alimentazione con cavo drone.
Il sistema è compatibile con tutti i droni a rotore multiplo con MTOW da 3 a 110 kg.
Il sistema è compatibile con tutti i droni a rotore multiplo con MTOW da 3 a 110 kg.
Per il sistema di alimentazione con tethering drone, è possibile scegliere diversi tipi dal seguente formato:
- Sistema di alimentazione con cavo DJI Mavic 3
- Sistema di alimentazione con tethering DJI M30
- Sistema di alimentazione con tethering DJI M350 V2
- Sistema di alimentazione con tethering DJI M350 V1
- Sistema di alimentazione con modulo di raccordo DJI Flycart30
- Sistema di alimentazione con tethering universale da 600 W.
- Sistema di alimentazione con tethering universale da 2000 W.
- Sistema di alimentazione con tethering universale 3000W V3
- Stazione di alimentazione con tethering universale V2 DA 3000 W.
- Stazione di alimentazione con tethering universale V1 DA 3000 W.
- Sistema di alimentazione con tethering universale da 6.000 W.
- Sistema di alimentazione con tethering universale da 12000 W.
- Sistema di alimentazione con tethering universale da 18000 W
- Un maggior numero di veicoli aerei senza equipaggio (UAV) con rotore è di sicuro pericolo e distruzione, un funzionamento improprio può causare lesioni personali o danni alle proprietà, utilizzare il prodotto in conformità con le istruzioni del manuale d'uso
- L'operatore deve ricevere formazione ed esame professionale, il personale non addestrato non deve maneggiare il prodotto
- Non essere ubriachi, cattive condizioni di fatica, ammalati durante la manipolazione del prodotto
- Deve mantenere costantemente il personale a distanza di sicurezza tra un veicolo aereo senza equipaggio (UAV), per evitare la possibilità di pericolo
- In caso di rischi, volare sotto il peso del decollo sicuro.
- Non volare in caso di forte interferenza elettromagnetica
- Si prega di seguire le leggi e le normative locali e non volare in zona di non volo
- Non tenere il motore rotante o l'elica in prossimità o a contatto, se tagliati dalle eliche rotanti.
- Caricare le due batterie prima di installarle sull'uav e assicurarsi che la pressione differenziale sia inferiore a 0.1 V.
- La batteria non viene utilizzata per un lungo periodo, conservarla in un luogo asciutto e ventilato con il 60% di elettricità
- Applicazioni principali del sistema di alimentazione con tethering drone
-
-missioni diurne e notturne
-relè autoradio
-Gestione delle crisi
-protezione del sito
-sorveglianza del traffico
Protezione degli eventi su larga scala
-sorveglianza forestale
-monitoraggio del settore
-monitoraggio della qualità dell'aria
D1: Supporta OEM/ODM?
R1: Sì. Possiamo stampare il logo sul prodotto.
D2: Informazioni sulla qualità della centrale elettrica DJI Flycart30.
A2: Abbiamo ottenuto il certificato CE.
D3: Qual è il tempo di consegna?
A3: Per ordini regolari, possiamo spedire entro 15 giorni, per OEM/ODM, possiamo spedire entro 25-45 giorni (a seconda della quantità). In caso di ritardi, vi comunicheremo in anticipo lo stato e la risoluzione.
D4: Qual è la quantità minima dell'ordine?
A4: Non esiste un MOQ per l'ingrosso (1 pezzo accettato), compreso OEM/ODM.
D5: È possibile ridurre i costi di spedizione?
A5: Nel calcolare il costo di spedizione per voi, scegliamo sempre l'espresso più economico e sicuro. Anche se abbiamo partnership con le compagnie di trasporto, non possiamo mantenere i costi bassi perché non siamo noi che ottengono pagati. Se pensate che sia costoso per voi. Potete sempre fare la vostra propria scelta.
Se cercate i produttori di droni Tethered e i fornitori di sistemi di tether Drone per UAV, Quadcopters, UAS e stazioni di terra, vi preghiamo di contattarci liberamente.
